產品簡介
V錐流量計屬于邊壁收縮式節流裝置。是一種基于差壓原理進行流量測量的流量儀表。其結構是在管道中心懸掛一個與管道同軸的V形錐體。流體經過時，V形錐體將流體逐漸地節流收縮到管道的內邊壁。V形錐流量傳感器與差壓變送器、顯示儀表（或計算機）組成可實現流量的測量。V形錐特殊的結構具有很多的優點：如直管段要求短，適合臟污介質的測量，重復性好，相對孔板使用壽命長等等。因此可廣泛應用于冶金、電力、化工、供熱等工業的流量測量中。
產品特點
●所需直管段短： V形錐特殊的結構能減弱速度分布中的凸形狀，使其具有整流的特性。正是這種自整流的特性，使其對前后直管段的要求大大縮短。一般上游0～3D，下游0～1D。
●使用壽命長、長期穩定性好：V形錐具有自混合器的功能。當非均相流體流經V形錐時，非均相流體會自行混合而變成均速流體，從而達到有效的流量測量。
●重復性在0.1％左右, 流出系數不確定度為±0.5％：V形錐的相對壓力損失低于孔板，V形錐總體差壓又低于孔板(相同工況和β值下),因此V形錐的總體壓損低于孔板。
技術參數
產品選型
一、選型表
| 型 號 | 說 明 | |||||
| VS | V錐流量計、 | |||||
| 代號 | 口徑 | |||||
| 15~3000 | DN15~DN3000mm | |||||
| 各部件材料材質 | ||||||
| 代碼 | 錐體 | 鋼管 | 法蘭 | |||
| A | SS304 | 20# | 20# | |||
| B | SS304 | 15CrMo | 15CrMo | |||
| C | SS304 | SS304 | 20# | |||
| D | SS304 | SS304 | SS304 | |||
| E | SS316L | SS304 | SS304 | |||
| G | SS316L | SS316L | SS316L | |||
| # | 其它材質 | |||||
| 代號 | 介質 | |||||
| 1 | 液體 | |||||
| 2 | 氣體 | |||||
| 3 | 蒸汽 | |||||
| 4 | 高溫介質 | |||||
| 代號 | 補償形式 | |||||
| P | 不帶壓力、溫度補償 | |||||
| Q | 帶壓力、溫度補償輸出 | |||||
| 代號 | 連接形式 | |||||
| L | 螺紋連接（適用于*********） | |||||
| W | 法蘭連接 | |||||
| 代號 | 壓力等級 | |||||
| 0 | 0.25MPa | |||||
| 1 | 0.6 MPa | |||||
| 2 | 1.0 MPa | |||||
| 3 | 1.6 MPa | |||||
| 4 | 2.5 MPa | |||||
| 5 | 4.0 MPa | |||||
| 6 | 6.3 MPa | |||||
二、訂貨須知
訂貨時請?jiān)敿?xì)提供以下數據：
1、被測介質 ；
2、大、常用、 小流量 ；
3、工作壓力、工作溫度 、 高壓力、 高溫度；
4、介質密度、粘度 ；
5、管道材質、內徑、外徑 ；
6、現場管道敷設情況和局部阻力件形式。
注：V錐流量計需選配：差壓變送器、三閥組、針型閥、冷凝罐、冷凝圈、壓力變送器、溫度變送器、智能計算儀。

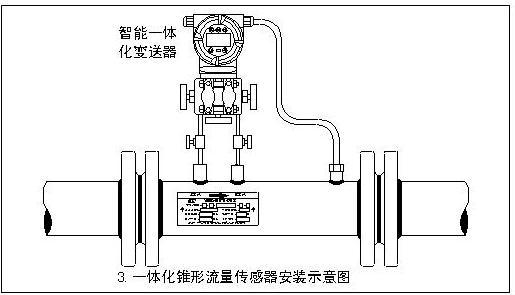

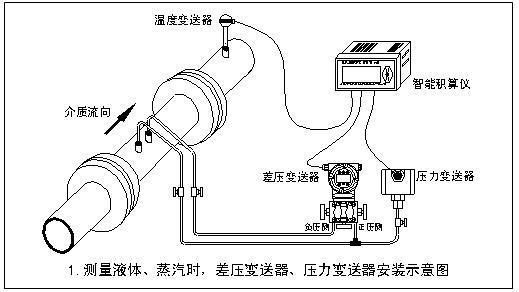

三、安裝示意圖
